제품 상세 정보:
|
| 이름: | 130 서보 고정자 및 회전자 스택 | 재료: | 0.35 |
|---|---|---|---|
| 신청: | 산업 제어 | 커스터마이징 가능한가요: | 사용자 정의 가능 |
| certification: | IATF16949, ISO14001，ISO45001 | ||
| 강조하다: | 철 고정 자심 부품,고정자 철심,서보 모터 회전자와 고정자 |
||
모든 명세는 주문을 받아서 만들어질 수 있습니다,귀하의 문의를 환영합니다!
산업 제어용 모터 코어 130 서보 고정자 및 회전자 스택
명세서:
비용을 고려하여 Notch를 일직선 홈으로 설계하여 모터의 온도 상승을 고려하였습니다.
상대적으로 낮은 모터 온도를 달성하기 위해 0.35mm의 재료가 사용됩니다.

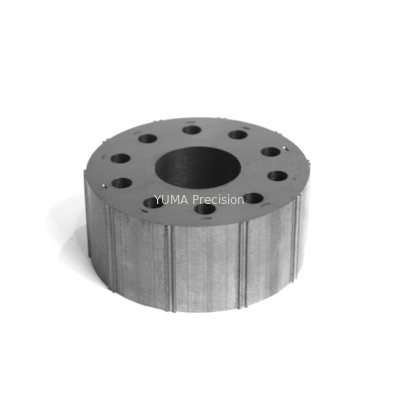

로터는 0.5mm 재질의 10극 표면 실장형입니다.로터에는 10개의 무게 감소 구멍이 있으며,
관성에 대한 고객의 요구에 따라 늘리거나 줄일 수 있습니다.편향이 있는 키웨이
1.5 °의 내부 구멍에 설계되어 로터의 2 섹션에서 3 ° 생산의 잘못된 극 설계를 실현할 수 있습니다.
| 고정자 | ||||||
| 외경 | 내경 | 폴 너비 | 슬롯 수 | 재료 두께 | 해골 | 코어의 높이 |
| 122.1 | 85.1 | 11.8 | 12 | 0.35 | 예 | L=34.5/50.5/68.5 |
| 축차 | |||
| 외경 | 내경 | 폴 | 재료 두께 |
| 77.35 | 33 | 10 | 0.5 |
비용을 고려하면 0.5mm 재료를 사용하여 노치를 직선 슬롯으로 설계하여 0.35mm 재료와 비교하여,
온도 상승은 상대적으로 높지만 철심 비용이 가장 좋습니다. 로터는 10 극 표면 장착
0.5mm 재질의 유형.회전자에는 10개의 무게 감소 구멍이 있으며, 이는 무게에 따라 늘리거나 줄일 수 있습니다.
관성에 대한 고객의 요구;1.5 °의 처짐을 가진 키홈은 실현할 수 있는 안 구멍에 디자인됩니다
로터의 2개 섹션에서 3° 생산의 잘못된 폴 설계.
| 고정자 | ||||||
| 외경 | 내경 | 폴 너비 | 슬롯 수 | 재료 두께 | 해골 | 코어의 높이 |
| 122.2 | 85 | 11.8 | 12 | 0.5 | 예 | L=34/51/68 |
| 축차 | |||
| 외경 | 내경 | 폴 | 재료 두께 |
| 77.35 | 33 | 10 | 0.5 |
 |
|
|

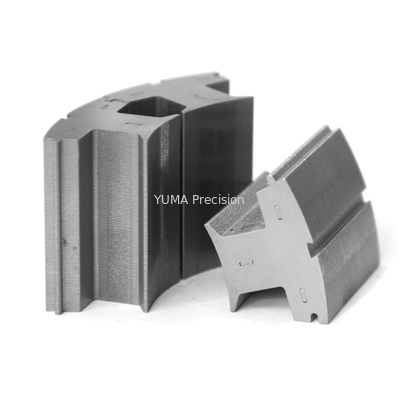

| 모터 고정자 로터 코어 | 스탬핑 도구 | 자체 개발 장비 |
.
----------------모든 사진은 작업장에서 찍은 것입니다. 저희 회사를 방문해 주셔서 감사합니다!-------------
|
|
|
|
|
|
|
|
 |
